ESP-IDF ( ESP32 開発環境 ) の使い方

従来のMSYS2でESP-IDFを使う方法

従来はMSYS2でESP-IDFを開発していました。
これから紹介する方法は昔の方法です。
現在は大分変ってしまいました。
リンク切れがあるかも知れませんので、MSYS2で使う方法としての参考程度ということで予めご了承ください。

１．MSYS2 ツールチェーンをインストール

まず、ESP32用に構成されたMSYS2 をインストールします。
MSYS2とは、Windows で gcc コンパイラなどのUNIX コマンドが使えるソフトです。
ESP32用 のＣ言語ソースを gcc コンパイラでコンパイルするために、MSYS2 を使います。

まず、Espressif社の ESP-IDF Programming Guide の以下のページを開いて下さい。

Standard Setup of Toolchain for Windows

そのページの中の下図の様な Toolchain Setup のところに、ZIPファイルリンクがありますので、クリックしてダウンロードしてください。
そのページのリンクでは、2019/09/11現在では 20181001 というバージョンですが、最新版に更新されていたらそれを使って下さい。

ダウンロードしたら、解凍してください。
サイズは 1.21 GB くらいあります。かなり大きいです。
解凍するのに１０分くらい時間がかかりますので覚悟してください。

解凍したら、下図のようにその中の msys32 フォルダをドライブ直下にコピーすると良いです。
なぜかというと、コマンドラインでフォルダのパスを指定するので、Cドライブ直下か、またはその他のドライブ直下の方が、長いパス名を入力しなくて済む為に使いやすいと思います。
私は下図の様にシステムドライブとは別の Dドライブ直下に置きました。
因みに、コピーするだけでも多量のファイルがある為、５分以上の長い時間がかかりますので覚悟しておいてください。

次に、msys32 フォルダを開きます。

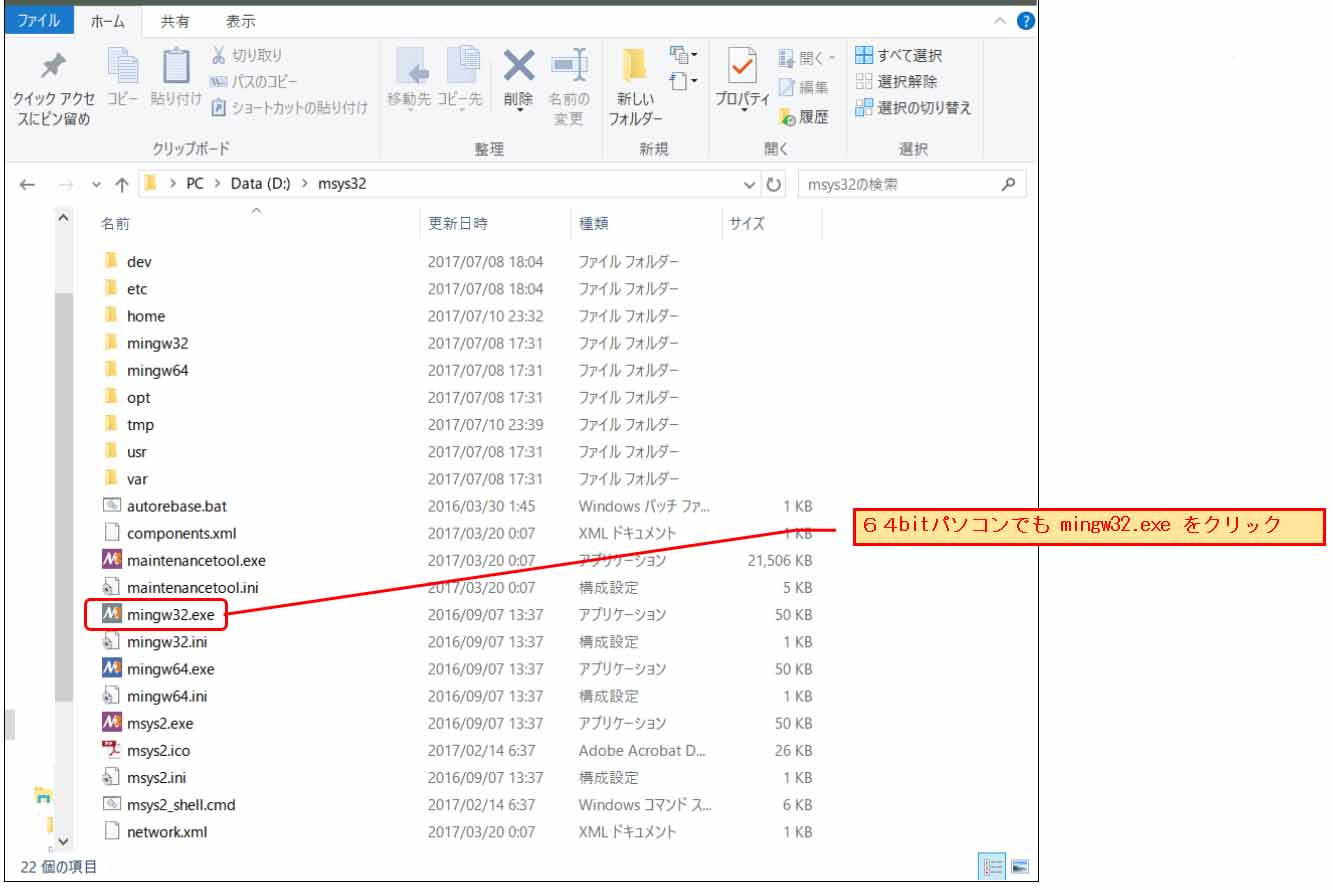

下図の様に、64bitパソコンならば、mingw64.exe をクリックして起動し、32bitパソコンならば、mingw32.exe をクリックして起動します。
実際に起動するファイルは mingw32.exe というファイルを使います。
試したところ、64bitパソコンでも mingw32.exe を使用してください。
mingw64.exe ではうまく動作しない場合があります。

すると、下図の様な MSYS2 ウィンドウが開きます。
ここにコマンドを入力していきます。

すると、msys32フォルダの中に home フォルダがありますが、その中にご自分のユーザー名フォルダが作成されているのが分かると思います。
このフォルダの中に ESP-IDF ファイルやプロジェクトを作成していきます。
このフォルダ以外で作成するとうまく動作しませんのでご注意ください。

これで、MSYS2 のインストールは完了です。

２．ESP-IDF をGET する

ESP-IDF は GitHub で公開されていて、Ｃ言語ソースファイルやライブラリ、環境設定ファイル、Makeコマンド設定ファイルなどがパッケージになっているものです。
本家の以下のページも合わせて参照してください。

https://docs.espressif.com/projects/esp-idf/en/stable/get-started-legacy/index.html

まず、ESP-IDF を設置するフォルダはどこでもいいのですが、
msys32/home/ご自分のユーザー フォルダの中に設置します。

下図の様に、msys32/home/ユーザーフォルダの中に esp というフォルダを作成します。

次に、msys32.exe または msys64.exe を起動して、以下のようなコマンドを入力します。
ここで注意！！
フォルダ指定はバックスラッシュ（ ￥）ではなく、スラッシュを入力してください。
User-Name のところはご自分のユーザー名フォルダに書き換えてください。

cd /d/msys32/home/User-Name/esp

cd は change directory （カレントディレクトリ変更）です。
/d/ はd ドライブということです。
これを入力して、 Enter を押すと下図の様になります。

因みに、コマンドをコピペしたい場合、Windows の場合は右クリックするとコピペできます。
Ctrl＋C などの一般的なショートカットは異なりますのでご注意ください。

ここで、私の場合は Toolchain を最新版(20170918)にしたときに、CDコマンドが効かず、espフォルダに移動できないという症状が出ました。
その場合、一旦 MSYS2 ウィンドウを閉じて、パソコンを再起動してみてください。

次に下図の様なコマンドを入力します。
ESP-IDFのバージョンも指定できます。
今回はv3.3としています。

git clone -b v3.3 --recursive https://github.com/espressif/esp-idf.git

2019/09/11時点の最新バージョンは、v4.0-beta1 です。
この記事に習ってインストールして、最新バージョンで不具合が出た場合、旧バージョンをインストールしてみてください。
バージョンの種類は以下で確認できます。

https://github.com/espressif/esp-idf/releases

git の説明はここでは省きますが、このコマンド群を使うと、GitHub にある最新のプログラムをダウンロードできます。
特に、

--recursive

というオプションコマンドを入れないとサブモジュールが最新版になりませんので気を付けてください。
では、それを入力すると、こうなり、GitHubからダウンロードが始まります。

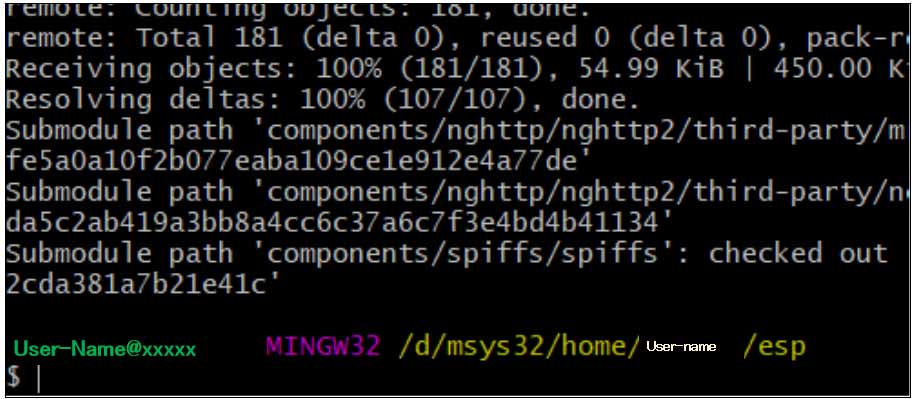

ダウンロードが終了するとこうなります。

ToolChain 20180110版では、ダウンロードできない場合があります。
その場合、諦めずにもう一度同じコマンドを入力してみてください。
私の場合はそれでダウンロードできました。
(2018/1/14)
そうしたら、実際にフォルダを見てみましょう。
下図の様な感じでGitHub上の ESP-IDF と同じものができているはずです。

要するに、GitHub から ZIP ファイルをダウンロードして解凍しても同じことができるわけです。
GitHub 上のファイルのクローンをパソコン上に作ったということです。

ちなみに、Arduino core for ESP32 のようにtools フォルダに get.exe はありません。

３．MSYS2 の環境設定で ESP-IDF のパスを通すファイルを作成

次に、MSYS2 に ESP-IDF のソースファイルを参照できるようにパスを通しておく環境設定ファイルを作成します。

まず、メモ帳などのテキストエディタで以下のようなコマンドを入力します。
User-Nameのところはご自分のユーザー名フォルダに書き換えてください。

export IDF_PATH="D:/msys32/home/User-Name/esp/esp-idf"
export PATH="$PATH:/d/msys32/usr/bin:/d/msys32/mingw32/bin:/d/msys32/opt/xtensa-esp32-elf/bin"

これを以下のフォルダパスに名前をつけて保存しておきます。

d:\msys32\etc\profile.d

（ここで注意していただきたいのは、profile.d というのはフォルダです。
ファイル名ではありませんのでご注意！！）

ファイル名は、ここでは、My_IDF_PATH.sh としておきます。
ファイル拡張子は .sh にしてください。
文字コードは UTF-8 にして保存します。

profile.d フォルダ内には、こんな感じで保存されます。

そうしたら、必ず MSYS2 を一旦閉じて再起動してください。

再起動したら、設定した PATH が通っているか確認します。
下図の様に

printenv IDF_PATH

と入力してエンターしてください。
そして、次に

printenv PATH

と入力してください。

toolchain-20171123 版では、下図のように export command not found というメッセージが出ます。
その場合、toolchain-20180110 版にインストールし直してください。
(2018/01/14)

このようにパスが通っていたらＯＫです。
警告は無視して良いようです。

４．プロジェクトの作成

では、いよいよプロジェクトを作成します。
空のプロジェクトを作成してもいいのですが、一番簡単で確実な方法は、ESP-IDF の examples からコピーして書き換えることです。

下図の様に、
msys32/home/User-Name/esp/esp-idf/examples/get-started
フォルダへ移動し、まずは LED チカチカするためのサンプルプロジェクトがある、blink フォルダを msys32/home/User-Name フォルダへコピーします。

Blink フォルダの中のmain フォルダを開くと、blink.c というＣ言語ソースファイルがあるので、テキストエディタで必要によってプログラムを書き換えればＯＫです。
要するにこれが Arduino IDE で言うスケッチのようなものです。

５．ESP32-DevKitC を接続する

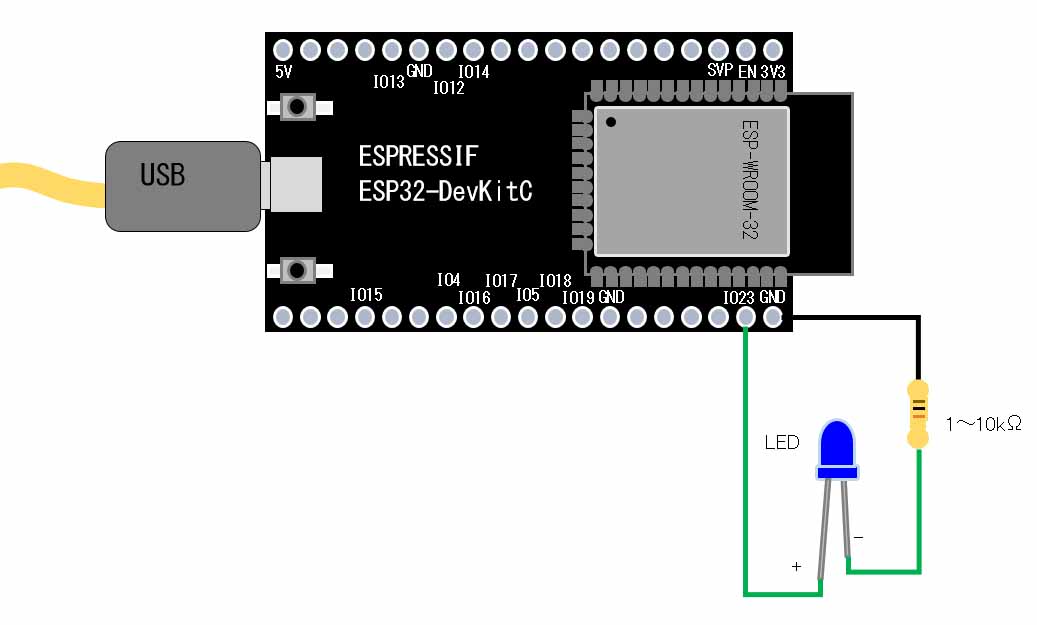

ESP32-DevKitC などの ESP-WROOM-32 開発ボードを下図の様に LED と接続します。
LED は一般的な5V以下の物でＯＫです。
GPIO には最大12mA しか流せませんので、必ず電流制限抵抗を入れてください。

写真ではこんな感じになります。

６．コンパイルオプションメニュー設定

コンパイルする前に、コンパイルオプションを設定します。

まず、ESP32 開発ボード ( ESP-DevKitC , ESPr Developer 32 など )をパソコンとUSB接続します。
次にMSYS2 ( mingw64.exe または mingw32.exe )を再起動し、cd コマンドを以下のように入力して、blink フォルダに移動します。

cd /d/msys32/home/User-Name/blink

次に

make menuconfig

と入力します。
Enter を押すと、下図の様に make コマンドが走り始まればＯＫです。

しばらく経つとコンパイル設定メニューが表示されます。

キーボードの矢印カーソルキー[↓] を押して、下図の様に Serial Flasher config を選びます。

すると、下図の様な画面になりますので、Default serial port をセレクトしてEnterします。

すると、下図の様な画面になります。

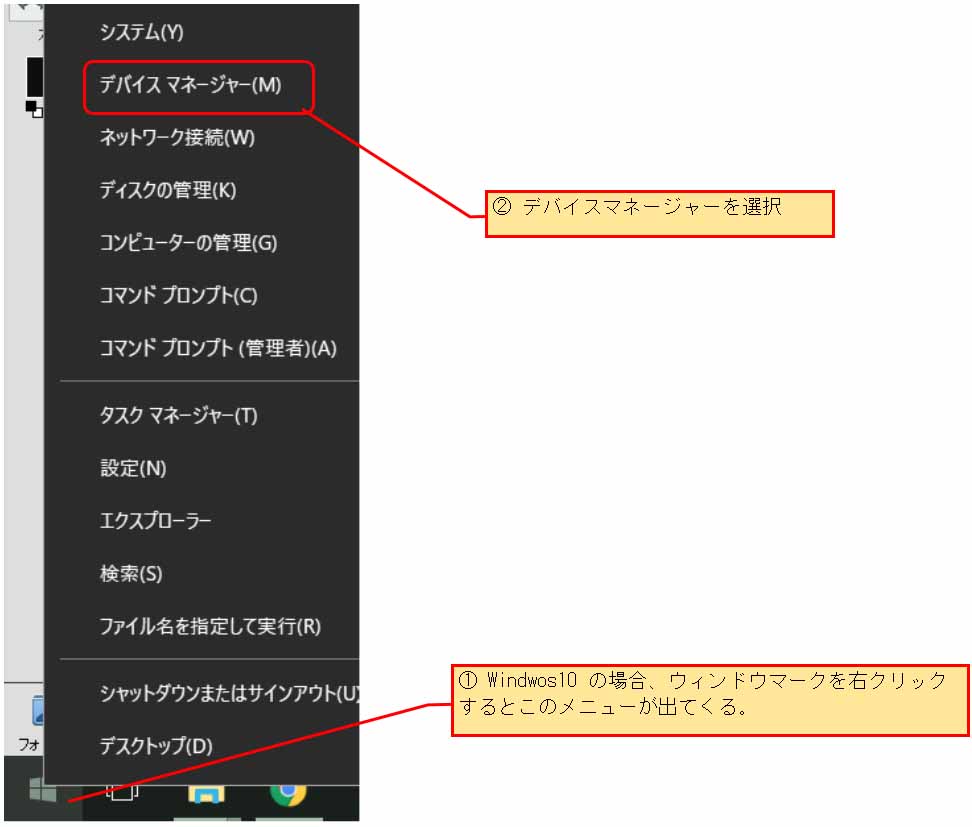

ここで、Windows10 画面のタスクバーにあるWindowロゴを右クリックして、タスクマネージャーを起動します。

デバイスマネージャーを開いたら下図の様にポート(COM と LPT) をクリックすると、ESP32-DevKitC の USB COMポート番号が分かります。
ここでは３番です。

そうしたら、MSYS2 コマンドライン画面に戻り、下図の様に番号を書き換えてＯＫをEnterします。
Windows の場合、COM3 という形に書き換えます。
Mac の場合 /dev/cu.3 という形式らしいです。
その後、ＯＫしてください。

そうしたら、[Esc]キーを２回連続で押すことを、何回か繰り返すと、元の画面に戻ります。

元の画面に戻ったら、キーボードの矢印カーソルキーの[↓]を押して、例えば下図のように、Example Configuration へカーソルを移動させます。

そこで、下の部分が ＜Select＞にカーソル（青くなっている）ことを確認して、Enter を押します。
（矢印キーの [←] や [→] を押すとカーソルが移動します）

そうすると下図の様に Example Configuration メニューの中に入れます。

もう一度 Enter を押すと下図の様な画面になります。

ここで、LED を接続するところを GPIO #5 から #23 へ変更してみます。

そうしたら Enter を押します。

キーボードのEsc キーを２回連続で押すと、一つ前の画面に映ります。

そして、最初の画面まで行ったら、次に ESP32 の CPU クロック周波数を設定してみます。
LED 点滅程度ではデフォルトのままでもいいのですが、ここではあえて設定してみます。

下図の様に Component config を選択します。

下図の画面でもう一度 Enter します。

そして、下図の画面でもう一度 Enter します。

すると、下図の様な画面になるので、カーソルキーの[↓] を押して、240MHz の最速にして Enter キーを押すと決定になります。

その後、下図の画面になり、240MHz にセレクトされていることが確認できます。

次に、矢印カーソルキー[→] を押して、＜Save＞をセレクトして設定を保存します。
GPIO 設定と共に、今まで設定したものが保存されます。

すると、下図の画面になるので、ＯＫをEnter します。

次に下図のように保存100% になった旨の画面が出るので Exit します。

ひたすら＜Exit＞していくか、[Esc] キーを２回連続で押していくと、menuconfig 画面が閉じ、設定ファイルがmake されてMSYS2コマンドウィンドウに戻ります。
カーソルが現れるまで、しばらく時間がかかります。１分くらいでしょうか。

これでコンパイルオプション設定完了です。

７．コンパイル書き込み

では、いよいよ、ESP32-DevKitC や ESPr Developer 32 などの開発ボードのフラッシュにコンパイル書き込みしていきます。

下図の様に

make flash

というコマンドを入力してEnter します。
（ここで注意！！ flush と間違えないように！！私は何度もやらかしました）

するとコンパイルが始まり、コンパイル終了後、自動的に ESP32 へ書き込みします。
今回の場合、転送速度は 115200bps です。
思ったより時間がかかります。
２～３分丸々かかります。
あまりにも早く終わったら何かしらエラーがあります。
気長に待ってください。

たかが Ｌチカプログラムのコンパイルなのに、何でこんなに時間がかかるのかと不思議に思うかもしれません。
恐らく、全てのライブラリもコンパイルしているからだろうと思われます。
Arduino IDE ならば直ぐにコンパイル終わります。
でも、Arduino IDE も ESP-IDF でコンパイルしたライブラリを使っているのです。
つまり、ESP32用の Arduino は、ESP-IDF で作られたものと言っても過言ではありません。

手軽に操作したければ、Arduino core for ESP32。
全ての機能と、ライブラリを自分の好きな設定でコンパイルしたければ ESP-IDF と言った感じですね。

というわけで、書込み成功したらこんな感じになります。

実際にLED がチカチカ点滅していればＯＫです。

以上、ESP-IDF の使い方でした。
Arduino IDE に比べてかなり面倒ですね。
ネット上に様々な方々が記事にされていますが、イマイチ分からないところがあったので、今回は自分で記事にしてみました。
